称重模块的使用技巧

称重模块包括衡器所有机械和电子装置（即：承载器、载荷传递装置、称重模块和模拟式数据处理装置或数字式数据处理装置）部分，但不包括称量结果显示器。称重模块可以选择多个装置进一步（数字）数据处理和对衡器进行操作。称重模块可以简便地与多种机械设备相连接，如滚道、平台、罐体、料斗等。它采用模块化设计，具有结构简单，安装维护方便，互换性好的特点，适用于各种静载称重的场所，可满足容器等承重体在外界环境变化影响下的准确称量。按照称重模块在被安装位置的不同，使用类型有以下几种情况。

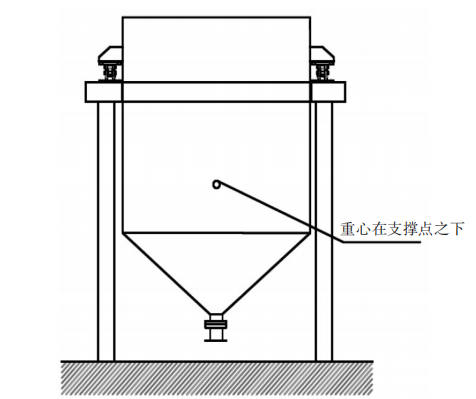

（1）当重心在支撑点之下，整个系统的稳定性比较好，安装称重模块之后计量性能比较容易。

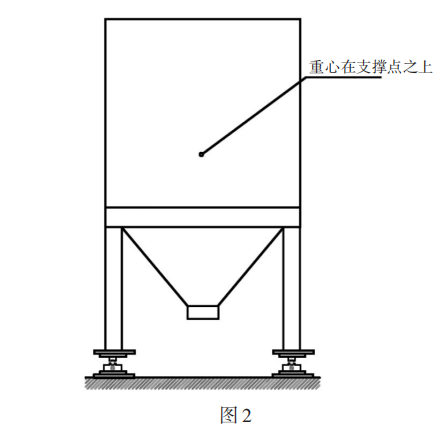

（2）当重心在支撑点之上，整个系统的稳定性就比较差，特别是在受到外力干扰的情况下，安装称重模块之后，必须认真处理基础和支撑框架的平整度，才能保证系统的计量性能，如图2所示。

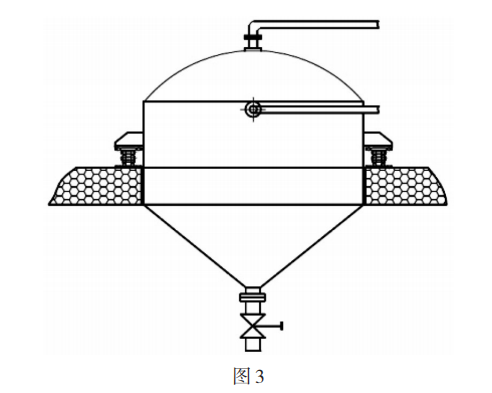

（3）有管道约束和无管道约束的装置，在容器加装称重模块改造时，也是应该认真考虑的，因为管道会严重影响系统的计量性能，如图3所示。

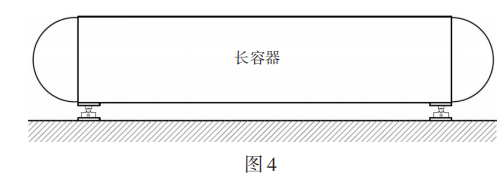

（4）许多卧式容器由 在设计时仅{只 是作为存储物料使用，没有考虑到需要称量的功能，如果卧式容器的机械刚度不足，在装满物料时会产生严重变形，而这个形变所带来的作用分力，就会影响计量性能，如图4所示。

（二）称重模块的选择

称重模块最大秤量大小的选择问题，实际上在R76附录F中介绍的非常明白。

0>1考虑了对偏载（载荷的不均匀分布）、承载器的静载荷、初始置零范围及添加皮重可能产生的影响，采用如下公式计算：Q=（Max+DL+IZSR+NUD+T）/Max其中：--修正系数；Max--被改造设备的最大容量值；DL--设备容器的静载荷；为称量装置后会影响计量性能，所以在改造时应该加强原来框架的刚度。对于在同一支撑框架上安装多套称量容器的情况，一定要注意容器加放物料时相互影响的问题，可能由于支撑框架刚度较差，容器在分别加放物料时产生的颤动，会影响相邻容器的计量性能，如图5所示。IZSR--设备设置的初始置零范围；NUD-不均匀分布的修正值（如果是容器可以不考虑）；T-添加皮重（一般不考虑）。这里考虑的称重模块额定输出都是2mV/V的。

（三）称重模块的安装

对于需要在现场安装的称重模块，应该注意两个问题：

（1）安装称重传感器的螺栓长度应该大于称重传感器的高度+底座高度+螺母高度；

（2）用于安装称重传感器的至少是8.8级高强度螺栓和螺母，并且采用紧固力矩也应该达到相应的级别。

（四）接地问题

对于电子产品来讲，一定应该注意系统的接地问题。安装在室外的容器不但需要防止雷电对电子设备的破坏，还应考虑到静电对电子设备的破坏。安装在室内的容器，特别是一些在输送过程中，会因为相互之间摩擦易产生静电的物料，也应该考虑静电的影响。不但要保证每只称重模块有分流线连接上下垫板，还应该做好系统的接地，一般设备要保证接地电阻在4Ω之内，防爆型设备的接地电阻应该小于1Ω。
