双杰电子天平JJBC系列使用说明详解

来源：金钻查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2021-01-07 08:40:36【大中小】

双杰电子天平JJBC系列已广泛应用于各行各业、各种用途的称重测量、检测检验，对提高产品质量、经济效益及工作效率都起到了重要的作用。

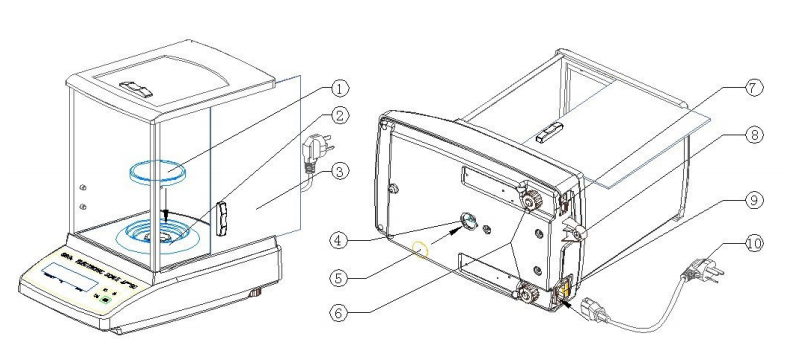

双杰电子天平JJBC外形结构

1．部件名称：

1、秤盘 2、挡风圈 3、防风罩玻璃移门 4、下秤钩 5、下秤钩尼龙塞 6、水平调整脚 7、RS232 数据串口 8、水平泡 9、电源保险丝二合一插座 10、电源线

2．安装顺序：

1 拆箱：取出零配件，撕掉天平上一切的保护胶带，按图示方法依次摆上零部件。

2 调水平：左右旋动水平脚，观察水平泡的气泡到达中心圈即可。

3 按图示方法接通电源即安装完成。

操作方法

1. 开关键：将天平置于稳定的平面上，接通电源调整好水平，按 “ ”,显示窗显示依次显示“ON”、“量程”、“F---1 到 F---9”后稳定出现“0”,接下来应通电预热1小时。

2. “TARE” 去皮键：如果在空秤台情况下显示偏离零点, 应按“TARE”键使显示回到零点。如需去除器皿皮重,则先将器皿放于秤台上,待示值稳定后按“TARE”键, 天平显示“0”，然后将需称重物品放于器皿上,此时显示的数字为物品的净重,拿掉物品及器皿,天平显示器皿重量的负值,仍按“TARE”键使显示回到“0”。

3.“CAL”校准键：如天平已长时间未使用或刚购入,则应对天平进行校正,首先在空称台的情况下使天平充分预热(1 小时以上),然后按“CAL”键, 显示窗显示“CXXXX-”进入自动校正状态,此时只须将随天平所配置的校准砝码（XXXX）放于秤台上,待稳定后天平显示砝码重量值,稳定重量符号“g”显示，校正即告完毕,可进行正常称量。如按“CAL”键显示“C----F”,则表示零点不稳定,可重新按“TARE”键使显示回到零点,再按“CAL”键进行校正。

4. 复合键：主要功能为单位转换、计数、打印。出厂设置默认为单位转换键。

4.1 单位转换:在天平称重状态下，按单位转换键“ ”，可在“g ”（克）、“ct ” “ozt ” “oz ” “GN” “dwt” “lb” 之间转换单位。

4.2 计数: 样本数量的选择；要对物件进行精确的计数，首先要根据物件的重量来选择计数的样本数量，可供选择的样本数量有“1-10-20-50-100”五种，对重量较小和重量略有差异的物件，应该尽量选择较多的样本数量，以保证计数的精度。在天平空秤台的情况下,将选定的样本数量放于称台上,天平显示样本的总重量, 然后按一下计数键“ ”,天平显示“1”,同时单位显示“pcs”，表示天平已进入计数工作状态,且将所放样本数量计为 1 个单

位, 这时按“计数”键，显示会在 1-10-20-50-100”之间切换，选择和选定的样本数量相符合的数量，接下去再放置同类物件，显示值即为物件总个数。此时要退回到正常称重状态，只需再按一下“计数”键即可。（注：因计数键和单位转换键、打印键为同一个按键“ ” 所以在使用计数功能时要先对天平进行设置，设置方法请参阅第 5 页附中的第 5 点。

4.3 打印：当天平与微型打印机连接后，按一下打印键“ ”，天平发送一次数据，打印一下。（注：因打印键和单位转换键、计数键为同一个按键“ ” 所以在使用打印功能时要先对天平进行设置，设置方法请参阅第 5 页附中的第 5 点。）

5. 数据输出功能

天平配置有标准 RS232 数据输出接口,可以直接连接打印机，也可以直接与计算机接口，和计算机接口时应按以下格式编制采样和控制软件：

5．1 通讯协议: 波特率: 600-9600 可设置，出厂设置为 600；数据位：8 位；停止位:1~位；无校验位。

5．2 输出数据：按一次打印键或串口接收到一次打印命令就输出一次数据，数据为 14 位 ASCII码。输出数据格式：输出 14 位数据（ASCII 码）。符号数据单位回车换行 1 位 8 位 3 位 1 位 1 位数据不为负时，第一位为空格，不显示的数据输出为空格。

5．3 接收命令：需要先接收到对应的通信号，再接收命令。

当通信号为 27（出厂状态），即十六进制的 1B 时，命令如下（数据为十六进制）：

1B 70:打印（要求天平发送一次数据）;

1B 71:校准;

1B 72:计数;

1B 73:单位转换;

1B 74:去皮;
