电子汽车衡安装程序有哪些？

电子汽车衡安装是否合理关系到后期电子汽车衡称重数据是否稳定、精确等，苏州金钻16年衡器行业服务经验总结以下4个安装程序，希望对大家有帮助。

安装电子汽车衡程序包括:基础施工、台面吊装就位、电缆连接、防雷处理等。

一、电子汽车衡基础施工

1、前要选好电子汽车衡的安装位置；

2、要尽可能避开风口位置,因四级以上风力会影响称量的准确性；

3、不要选择低洼地带,同时要有利于排水，以防因下暴雨或其他原因造成汽车衡被水淹没,影响汽车衡精度和寿命；

4、是要避开高压线、动力设备等影响电子汽车衡精度的干扰源。

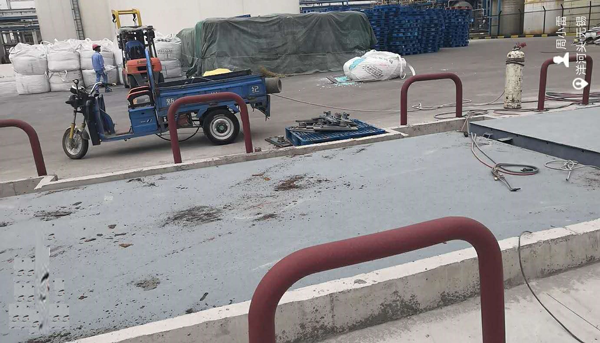

二、电子汽车衡吊装就位

1、称重台面就位时要注意称重台面与两边行车道纵向成一条线,上表面与行车道保持水平,并且前后与行车道保持1cm左右的均匀间隙。

2、对于采用桥式传感器的汽车衡,就位时可用千片顶等支撑设备顶起台面,移动传感器,靠钢球在弧形凹槽上滚动一点一点移动就位。双台或三台结构秤台要用高强度螺栓连接,并且与秤体要有一定的扭矩。

3、要检查各个支点是否有悬空现象,若有,应在传感器下垫适当厚度的钢板,以保证各支点均匀受力。

4、安装台面限位器,以限制载重车辆上承重台面时引起承重台面的摆动,一般安装在台面四角,限位间隙以0·5cm为宜,安装限位器要坚固可靠,通常纵向撞击力较大,如30t汽车衡的每个限位器纵向所受作用力不得低于6t。

三、电子汽车衡电缆连接

各传感器传输线经台面内的穿线管汇集并联接到台面中部的接线盒上,然后与称重显示器相连接线时应按技术文件的连线图正确连接。特别要注意多只传感器在并联时,其电缆线应保证长度一致,确保阻值一致性,不能任意截短、或加长信号电缆线。因为当信号电缆较长时会影响供桥电压,影响输出的信号电压。一般信号电缆长度为8m~10m。

四、电子汽车衡防雷处理
电子汽车衡一旦遭雷击,可以破坏传感器内部的应变片和平衡电阻,导致传感器稳定性受到影响甚至毁坏,也会导致称重显示仪表损坏,从而导致无法称量。因此在安装中一定要注意防雷击问题。

(1)安装避雷针。避雷针应由内行的技术人员安装,以保证避雷效果。

(2)整个秤台要接地。用一根或数根接地电缆将秤体与接地桩相连,接地桩要打在电位恒定的零区,且接地电阻小于4Ω。秤台与接地桩之间有了宽敞的大电流回流通道,在设备产生高电位后能快速疏散而不致损坏电子汽车衡。

(3)每个传感器要有保护接地。每个传感器位置要设置一个接地线,接地线与接地桩进行可靠连接,或将接地线与就近地脚螺栓连接。

(4)称重传感器信号电缆的屏蔽层接地。称重传感器的信号线和供桥电源线采用将屏蔽层接地,以消除电磁感应雷击破坏或引起燃爆的可能。称重传感器信号电缆的屏蔽层可以与称重传感器的接地线相连,也可以与称重显示器的接地桩相连,可依现场情况确定。

(5)称重显示仪表外壳要接地。秤房内要设接地桩,且与秤的基础内钢筋网(接地)相连。当采用塑料外壳时,应在外壳内表面喷涂一层金属膜再接地。

(6)供电电源要有地线。
