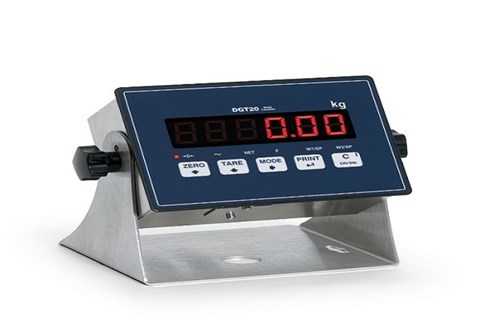

DGT20配料系统称重显示器DGT20AN

[产品特性]

5个防水按键。 红色高效的LED显示屏可显示字高20mm的六位数字，以及6个LED灯以指示当前激活的功能。

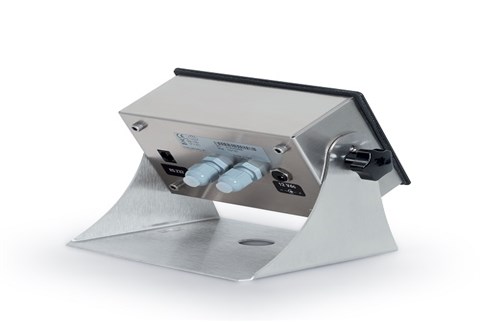

不锈钢外壳，其尺寸170x115x68mm，配有支架，可台面或墙面安装。

可通过键盘或P C端Dinitool软件进行标定处理或设置参数。

显示分辨率可达1.000.000。内部分辨率达3.000.000点。

通过DINITOOLS可设置高达8 个线性化信号点（从键盘设置3个）。

24位A/D转换，速度自动选择，速度达 次/秒。

可连接16个内阻为350 Ohm的传感器。

系统由4个独立的秤盘组成，或由经四角均衡化的4通道组成的一个秤盘组成。

12-24Vdc电源供电，配12V电源适配器。

[主要功能]

通过键盘：清零、去皮、手动去皮、打印和/或传输数据、开机/待机。

称重功能： 显示重量精度x10、净重/毛重或lb/kg转换、累计重量、配方称量、计件、使用PC/PLC调用保存的重量（需配备Alibi内存板）、计件、首次/二次称重、重量锁定及峰值检测。 输入功能： 模拟按键功能、按键锁。 输出功能： 限值管理，用于控制正（加料）负（卸料）重量或件数（用于计件功能），可设置启用/禁用限值，还可设置启用/禁用的条件，例如：直接或当重量稳 定时。

串口功能：所有型号：读取净重、毛重及皮重；清零；半自动去皮或预设皮重值；切换秤盘频道；设置输出启用限值；读取/写入Alibi内存卡数据。DGT20及DGT20AN型号：读取所有秤盘频道的微伏或ADC转换器数值；相关信息显示；打印；在计件模式下设置APW；模拟按键功能；MODBUS协 议。

配 有1 6位 模拟 输出的型号（DGT20AN） ：模拟输出与正（加料）负（卸料）净重或毛重成比例。

[可选配件]

台式或机柜式安装热敏打印机

实时时钟板

机柜安装套件

[I/O接口]

RS232/C双向口通过RJ接口，用于连接外接设备。

RS485双向口，用于连接网络工作组。

PROFIBUS协议（仅供DGT20PB型号）。

2个输出：150mA 48 Vac / 150mA 60 Vdc（常开），可对其进行配置。

2个输入：12-24Vdc，5mA–20mA，可对其进行配置。

可选16位模拟输出（仅供DGT20AN型号）：4-20mA / 0-5 Vdc / 0-10Vdc，输出电流的电阻为350 Ohm，输出电压的电阻为10K Ohm

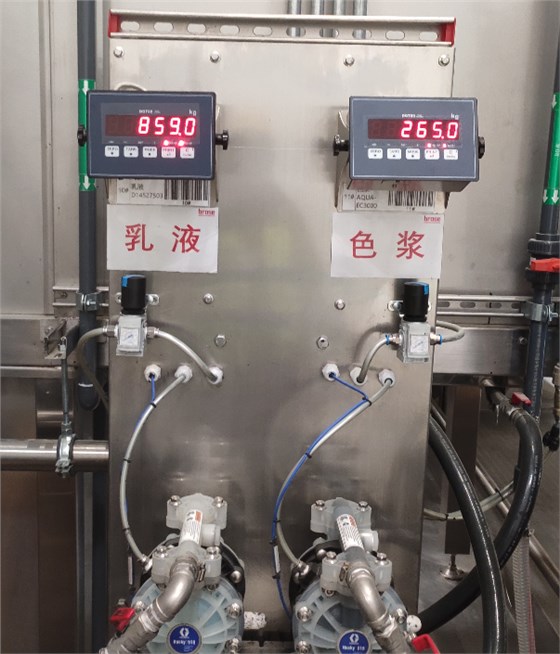

[应用案例]
