压向称重传感器的工作原理详解

称重传感器是测量力的传感器，并将这种力输出转换为电信号。大多数称重传感器使用 应变 原理，但也有部分采用液压和气动测力传感器。

应变称重传感器通常在惠斯通电桥上配有四个应变片。

在此类称重传感器中，通过受力变形的应变片来进行力测量，此类电阻应变称重传感器有多种类型，包括剪切梁，S型，和压向等。

压向测力传感器如何工作

本质上，压向称重传感器是一个弹性体，在一个点上加载来对压力进行测量。当拉向传感器测量拉力时，压向传感器沿着单轴测量推力。通常，一个压向称重传感器放置在需要测量的物体下面。

如前所述，在施加载荷时，压向称重传感器中的应变片产生变形，并对变形量进行测量。

根据不同应用，压向称重传感器用于测定电阻的相对变化。通过惠斯通电桥，这些相对变化可以非常准确地进行测量，确保可靠的结果。

压向称重传感器通常由耐生锈和划痕的材料制成，为保证精确的结果，底板上不应有缺陷。通常，在底板上经常使用硬化层以确保这一点。

压向称重传感器专为空间有限的应用设计的，一般结构紧凑，具有极高的负载能力–量程高达数百吨。

这些称重传感器高度精确，许多压向称重传感器是单点的，功能多样，并可测量偏心负载。通过校准服务，压向称重传感器能提供极高的长期稳定性和精度。

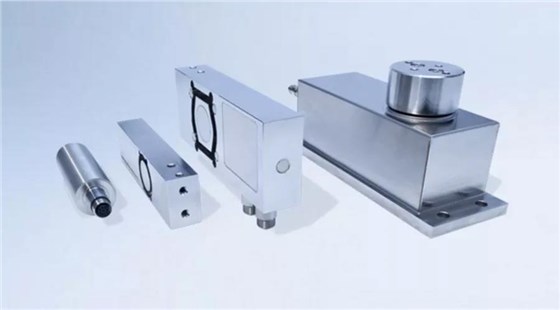

来自HBM的压向称重传感器

HBM提供的 压向称重传感器 特别适合使用在过程称重、厂房工程和料罐称重，精度高达0.1%。并且可在可能爆炸环境中使用，并带有国际认证证书。
