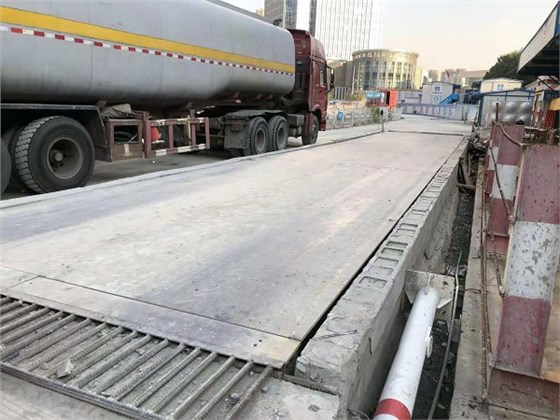

电子汽车衡安装方案（二）

电子汽车衡安装方案（二）：配置50吨传感器(标准线长为18米)的汽车衡，其由三节秤台组成，则其配两只接线盒，先将称重传感器电缆依次走入秤合上的导线管，并将多余电缆捆扎放于秤合接线盒处，然后按专用接线图正确连接系统地线的连接。

现场安装时，用M5螺栓将铜编织线(0.5米)的一端与接线盒连接，另一端用M8螺栓与铜编织线(2米)紧固相连。铜编织线的铜板与室内的接地板连接，铜板与接地板之间安装铅板，保证系统可靠接地。

称重显示控制器接地必须将控制室内称重显示控制器所用三线电源插座中接地端接入电子衡器专用接地网，以保证称重显示控制器在使用时能够可靠接地，且零线与地线的电压不超过0.2AC。

电子汽车衡调试步骤如下：

1、正确地接好传感器，检查无误后，再用电缆与称重显示控制器相连接。

2、连接好系统，接通电源，预热1530Min。

3、若是模块化数字式衡器，应根据称重显示控制器使用手册进行编地址操作，地址编号应与传感器位置编号相一致，并在电缆线和接线盒上作出标识

4、根据称重显示控制器使用手册调称重显示控制器至校秤状态，设置校秤参数。进行零点和量程参数设定。

5、在秤台上加放10吨的砝码，将示值摆脱自动置零和零点跟踪范围，测试零点附近的误差。

6、偏载调整(四角调整)

在秤台上加放10吨的砝码，将示值摆脱自动置零和零点跟踪范围，对8个承重点的秤，将1/(8-1)Max的砝码分别均匀放置在秤台1/8台板的面积上，在每个承重点上进行调角操作，根据称重显示控制器使用手册进行偏载调整的操作。
